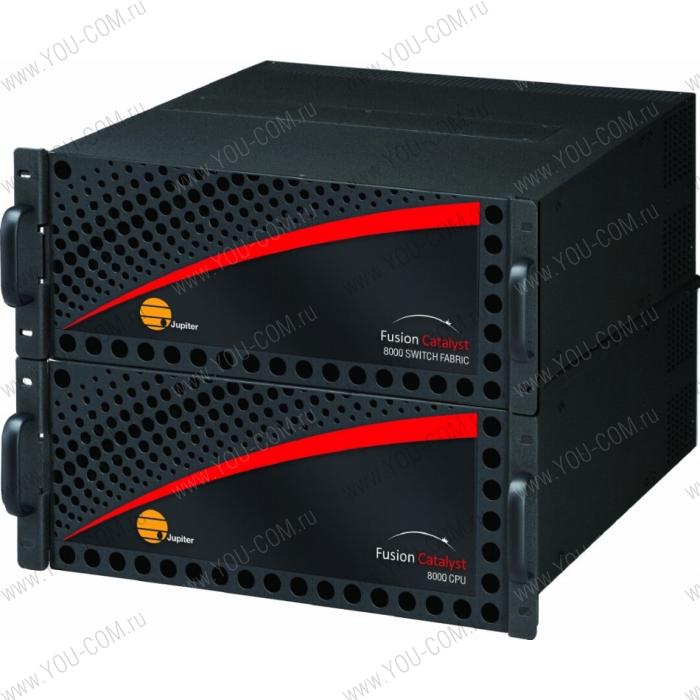

НОВОЕ ПОКОЛЕНИЕ КОНТРОЛЛЕРОВ ВИДЕОСТЕНЫ.
Fusion Catalyst™ 8000 является самым быстрым, самым мощным контроллером видеостены. Пользователи и эксперты во всем мире называют изделия Fusion Catalyst лучшими в своем классе с момента их появления в 2010 году. Новое изделие Fusion Catalyst 8000 является лучшим из лучших.
При пропускной способности 320 Гбит Fusion Catalyst 8000 обеспечивает более высокое разрешение (до 2560x1600) при полной частоте кадров и 32-битной глубине цвета, чем любое конкурентное изделие. И при 80 разъёмах, ни один проект не будет слишком большим. Благодаря отличной производительности и качеству Fusion Catalyst 8000 являет собой решение для самых требовательных проектов. «Горячая замена» входных и выходных карт поддерживает самые требовательные среды.
Fusion Catalyst 8000 оборудован разъёмами PCI Express второго поколения и коммутирующим устройством без блокировки. Это обеспечивает большую расширяемость, быструю графику, частоту кадров HD/SD/DVI/RGB в реальном времени и наилучшую общую производительность системы в своём классе.
И с двойным процессором Quad Core Xeon, и Windows 7 вы можете запускать ресурсоемкие приложения, такие как SCADA непосредственно на видео стене.
НЕОГРАНИЧЕННЫЕ ВОЗМОЖНОСТИ И ПОДДЕРЖКА ЛЮБЫХ ИСТОЧНИКОВ
Каждый съёмный 4RU Fusion Catalyst 8000 процессор может поддерживать до 4 коммутирующих устройств Fusion Catalyst 8000, в общей сложности до 80 разъёмов PCI Express 2.0 4-х.
При 80 разъёмах, двух дополнительных блоках расширения Fusion Catalyst 8000 поддерживает до 120 выходов в разрешении 2560x1600 пикселей при 32 битной глубине цвета. Каждая выходная плата Dual DVI-I имеет 256 МБ встроенной памяти для безупречного качества изображения.
С дополнительными входными платами Dual-Link DVI-I Fusion Catalyst 8000 поддерживает до 100 DVI, HD компонентов с построчной развёрткой или аналоговых RGB входов. До 400 видео входов могут быть размещены с помощью дополнительной входной платы Octal SD Video.
С дополнительными декодерами Quad HD Fusion Catalyst 8000 поддерживает до 160 HD или SD видеопотоков в формате MPEG-2, MPEG-4, MJPEG и H.264. Поддерживаются самые популярные IP-камеры и кодеки, как и настольные ПК с видеопотоками в режиме реального времени.
Дополнительные платы CatalystLink ™ поддерживают входные узлы PixelNet ® HD-SDI и DVI с возможностью удаленного моделирования.
БЕЗОПАСНАЯ РАБОТА С CONTROLPOINT SECURITY ™
Процессоры Fusion Catalyst ™ поставляются с ControlPoint Security™ - надёжным средством безопасности, разработанным для Jupiter’s ControlPoint™ пакета управляющего программного обеспечения.
ControlPoint Security с интеграцией протокола LDAP обеспечивает безопасный вход со стандартным именем пользователя и паролем, под контролем отдела информационных технологий заказчика.
При безопасности, определенной на уровне объекта, менеджеры могут предоставлять дискретное разрешение на управление и доступ для сегментов стен, макетов, входов, приложений и дистанционного управления курсором. Активность пользователя и регистрация событий протоколируются мгновенно для проведения последующего анализа.
Скачать ControlPoint со спецификацией ControlPoint Security
Главный блок
Архитектура системы: коммутирующее устройство PCI Express с пропускной способностью 320 Гб/сек.
4 разъёма PCI Express 8 для периферийных плат (Ethernet, аудио, RAID 5)
4 разъёма PCI Express 2.0 16 для подключения к блоку коммутирующего устройства
Программное обеспечение ControlPoint ™
Встроенная поддержка для сенсорных панелей AMX и Crestron
Процессор: два Intel Quad Core Xeon, 2,33 ГГц
Системная память: 8 Гб ECC RAM (опционально 16 Гб, 32 Гб, 64 Гб)
Операционная система: Windows 7 64-бит
Двойной сменный («горячей замены») 128 Гб твердотельный накопитель RAID 1, дополнительный двойной сменный («горячей замены») 320 Гб жесткий диск 7200 RPM, SATA-300, RAID 1 (дополнительный третий диск, RAID 5)
DVD-RW/CD-RW
Беспроводная 2,4 Гц 104-клавишная клавиатура и беспроводная лазерная мышь
2 Gigabit порта Ethernet (возможно установить дополнительные порты)
4 разъёма PCI Express 2.0 16 для подключения к блоку коммутирующего устройства
Двойной сменный («горячей замены») блок питания
Блок коммутирующего устройства
Архитектура системы: коммутирующее устройство PCI Express с пропускной способностью до 320 Гб/сек
20 разъёмов PCI Express 2.0 x4 в каждом блоке с поддержкой «горячей замены» входных и выходных плат
Возможна установка 4 коммутирующих устройств для 80 слотов
Выходные платы
Все выходные платы с двумя выходами имеют по 256 МБ выделенной графической памяти
До 120 выходов
Выходное максимальное разрешение, цифровое: 2560x1600 пикселей на выход
Выходное максимальное разрешение, аналоговое: 2048x1536 пикселей на выход
Глубина цвета: 32 бита на пиксель
Входная плата DUAL DVI/RGB/HD (дополнительно)
До 94 каналов
Формат, Single-Link DVI: до 2048x1200
Формат, Dual-Link DVI: до 2560x1600
Формат, HD компоненты с построчной развёрткой: 480p, 720p, 1080p
Формат, аналоговый RGB с любым типом синхронизации (композитный, отдельный, синхронизация в канале зелёного): до 2048x1200
Частота пикселя, цифровая: до 270 МГц
Частота пикселя, аналоговая: до 210 МГц
Формат пикселя: Образцы и дисплеи с глубиной 16 или 32 бита на пиксель
Окна: 4 целевых окна на карту
Входная плата декодера QUAD HD (дополнительно)
Поддерживает до 160 HD или SD видеопотоков в формате MPEG-2, MPEG-4, MJPEG и H.264
Поддерживает самые популярные IP-камеры и кодеки, как и настольные ПК с видеопотоками в режиме реального времени.
Вход OCTAL SD VIDEO (дополнительно)
До 376 входов
Формат: NTSC, PAL
Окна: 16 целевых окна на карту
Модель Octal Video имеет 8 композитных (BNC) или S-Video (двойные BNC) разъёмов на 1RU 19" стойке с двухъярусной BNC панелью
На каждом ярусе расположены 16 BNC разъемов для 8 композитных или 8 S-видео сигналов
CATALYSTLINK для подключения к PixelNet ® (дополнительно)
До 47 плат CatalystLink с четырьмя портами PixelNet на каждой
Поддержка всех типов входных PixelNet, в том числе DVI/RGB + KM.
Окна: 4 целевых окна на карту
Рэковые блоки
ВхШхД: 7" х 19" х 22" (17,8 см х 48,3 см х 55,9 см)
Вес: 51 фунт (23,1 кг.)
Вес с упаковкой: 72 фунта (32,7 кг.)
Рабочий диапазон
Температура, рабочая: 32°F - 104°F (0°C - 40°C)
Температура, при хранении: 14°F - 150°F (-10°C - 66°C)
Влажность: 10-90% без конденсации
Высота над уровнем моря: до 10000 футов (3048.0 м)
Электротехнические требования
Входное напряжение: 100-240 В переменного тока, автоматическое переключение питания
Частота сети: 50-60 Гц
Потребляемая мощность: 600 Вт, максимальная на блок
Нормативные акты
США: UL 60950 зарегистрированный, FCC Класс A
Канада: cUL CSA C22.2, № 80950
Международное: Маркировка CE, CB сертификат и маркировка, IEC 60950, CCC, C-Tick, VCCI
