Скорость, Гибкость, Превосходство
Представляем Вашему вниманию Fusion Catalyst 4500 – нового члена семейства видеоконтроллеров Jupiter от одного из лучших производителей контроллеров для видеостен. Конечные пользователи и профессиональные интеграторы по всему миру знают линейку Fusion Catalyst от именитого производителя как лучшую в классе систему с 2010.
Fusion Catalyst 4500 обладает пропускной способностью в 336 Gbps, обеспечивая высокое разрешение и высокую производительность. Система построена на шасси PCI Express 2.0 с семью мощными 8-и полосными слотами, обеспечивая более быструю графику, частоту кадров HD/SD/DVI/RGB в режиме реального времени и лучшую общую производительность в своём классе. А резервные источники питания повышают уровень безотказной работы системы.
С шестиядерным процесором Intel E5 Core Xeon и предустановленной Windows 7, вы можете запускать самые требовательные сетевые приложения и SCADA, работать с приложениями массивного объёма, или с другими критически важными приложениями прямо на видео-стене. Добавьте опциональный процессор Xeon, и Fusion Catalyst 4500 становится на сегодняшней день предельно достижимой платформой для Jupiter Canvas.
Fusion Catalyst™ 4500 в действии

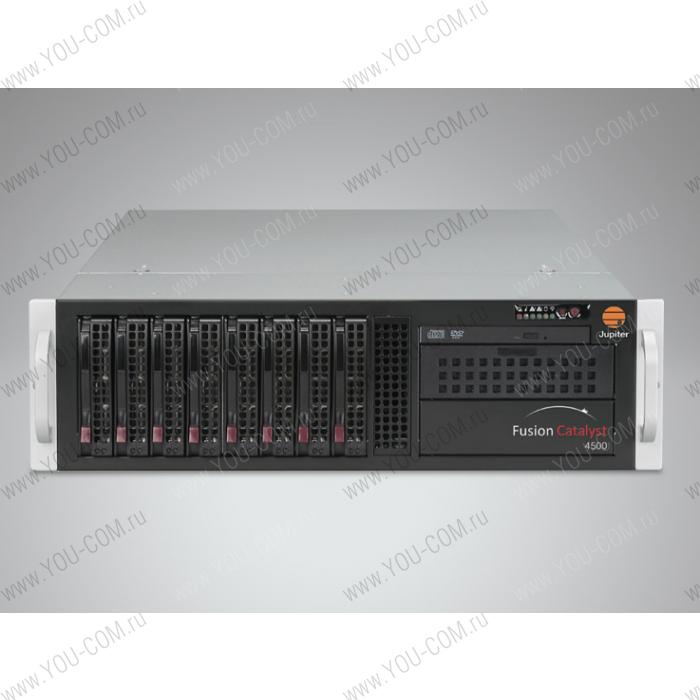

Видеоконтроллер Fusion Catalyst 4500 идеальное решение для малых и средних объектов.
Шасси размером 3RU имеет на борту 7 PCI Express 2.0 8-полосных слотов, поддерживающих до 36 HD выходов при запуске ПО ControlPoint или 18 HD при использовании Canvas.
С опциональными платами Quad HD Decoder Cards, видеоконтроллер Fusion Catalyst 4500 поддерживает до 24 HD или SD потоков. Поддерживаются наиболее популярные IP камеры и энкодеры.
С опциональными платами Dual-Link DVI-I Input Cards, видеоконтроллер Fusion Catalyst 450 может поддерживать до 12 DVI-I, прогрессивный компонент HD, или аналоговые RGB входы. А с использованием опциональных Octal SD Video Input Cards может быть обеспеченно до 40 видео входов.
Fusion Catalyst 4500 спецификация:
Главный блок
Шасси: Gen2 PCI Express шасси с 7 8-полосными слотами для входных и выходных плат
Процессор: Intel E5 Six Core Xeon CPU Optional 2nd Intel E5 Six Core Xeon CPU System Memory 24GB RAM per CPU standard Up to 96GB RAM per CPU optional
Жёсткий диск: 500GB hard disk drive. Опционально - 2-ой или 3-ий оптические диски DVD-RW/CD-RW
Сетевой интерфейс: Ethernet Standard dual 100/1000 Mbps RJ45 ports
Входные устройства интерфейса (USB): 104-кнопочная клавиатура и мышь
Графические входы
Quad HD Decoder входная плата (Опционально)
до 24 входных каналов на каждом шасси
4 гигабитных сетевых входа (LAN)
1 декодер поддерживающий декодирование потоков HD или SD в реальном времени
Поддержка большинства популярных IP камер и енкодеров
Dual DVI/RGB/HD входная плата (Опционально)
До 12 входных каналов на каждом шасси
Формат: Dual-Link DVI до 2560x1600, Single-Link DVI до 2048x1200, компонентный разъём для HD с прогрессивной развёрткой (480p, 720p, 1080p), и аналоговый RGB с любым типом синхронизации (композитный, раздельный, синхронизация по зелёной составляющей) до up to 2048x1200
Octal SD Video входная плата (Опционально)
До 40 входов на шасси
Входные формамты: NTSC, PAL
Окна: 16 независимых окон на карту
Octal Video connection Module: Dual BNC-F разъёмы поддерживают S-Video или Composite на 1RU 19”
Графические выходы
Выходные платы Fusion Catalyst 4500
До 36 выходов с ПО ControlPoint
До 18 выходов с ПО Canvas
Разрешение: цифровое от 640х480 до 1920х1080 пикселей на выход
Цветовая глубина: 32 бита на пиксель
Выходной сигнал: DVI-D single-link или HDMI разъём, в зависимости от конфигурации
Другое
Шасси:
Размеры шасси: 13,3 х 48,3 х 64,8 см
Вес шасси: 24,1 кг
Вес шасси с упаковкой: 34,1 кг
Условия работы:
Рабочая температура: 0-40°
Температура хранения: 10-66°
Влажность: 10-90%, без конденсата
Высота: 3048 м.
Электрические требования:
Резервные блоки питания: Высокоэффективные (94%) с PMBus и I2C
Входное напряжение: 100-240 VAC, auto-ranging power supply
Частота линии: 50-60 Hz
Энергопотребление: 500 Ватт, номинал на шасси
НОРМАТИВНЫЕ АКТЫ
United States: UL 60950 listed, FCC Class A
Canada: cUL CSA C22.2, No. 60950
International: CE Mark, CB Certificate, IEC 60950, CCC, C-Tick, VCCI
Digital: Up to 270 MHz Analog: Up to 210 MHz
Pixel format: 32 bits per pixel Windows: 4 destination windows per card
